Path Management
In diesem Abschnitt wird erläutert, wie Path Management in NetCord ausgeführt werden kann, bearbeitet und gelöscht wird. Ein Pfad beschreibt die konkrete Führung eines Kabels von Endraum A zu Endraum B über Knoten (Übergabepunkte) und Kanäle (Verbindungen zwischen Knoten). Der Pfad wird direkt am Kabel im Tab Path verwaltet.
Begriffe
- Knoten (Knot): Übergabe-/Spleißpunkt. Kann (optional) einem Raum zugeordnet sein.
- Kanal (Canal): Verbindung zwischen genau zwei Knoten (z. B. Rohr/Trasse).
- Kabel (Cable): Kabel mit zwei hinterlegten Endräumen (Start/Ende).
Voraussetzungen
Bevor Sie einen Pfad bauen, sollten diese Stammdaten vorhanden sein:
- Knoten anlegen – idealerweise inkl. Raumzuordnung, insbesondere in den beiden Endräumen des Kabels.
- Kanäle anlegen – jeden Kanal den beiden zugehörigen Knoten zuweisen.
- Kabel erfassen – dem Kabel, welches zwei Devices verbindet, welche jeweils in Endraum A und Endraum B sind.
Ohne Knoten in den Endräumen und Kanäle dazwischen kann kein Pfad gebaut werden.

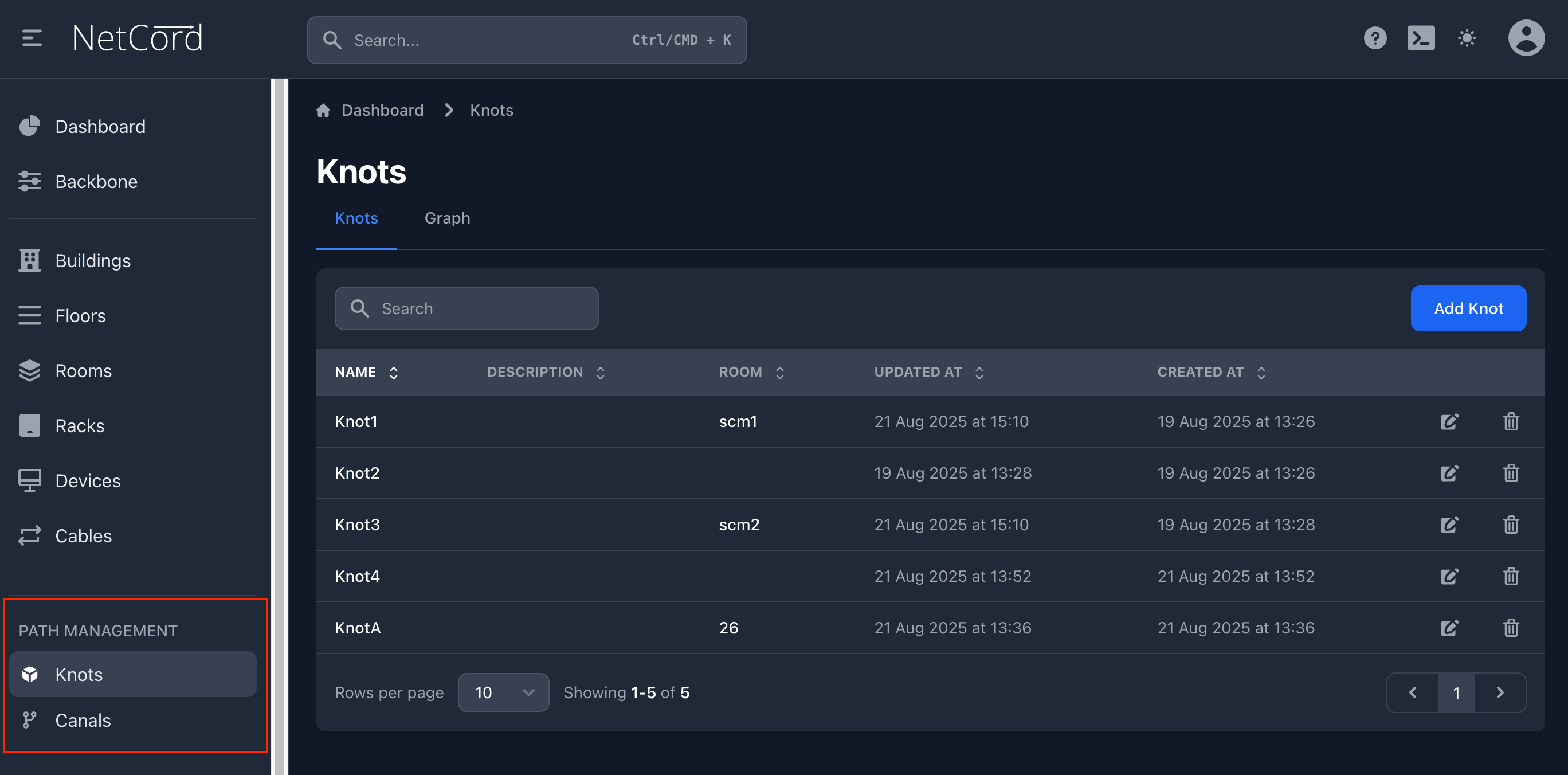

Kanäle und Knoten können in der Sektion Path Management erfasst werden:

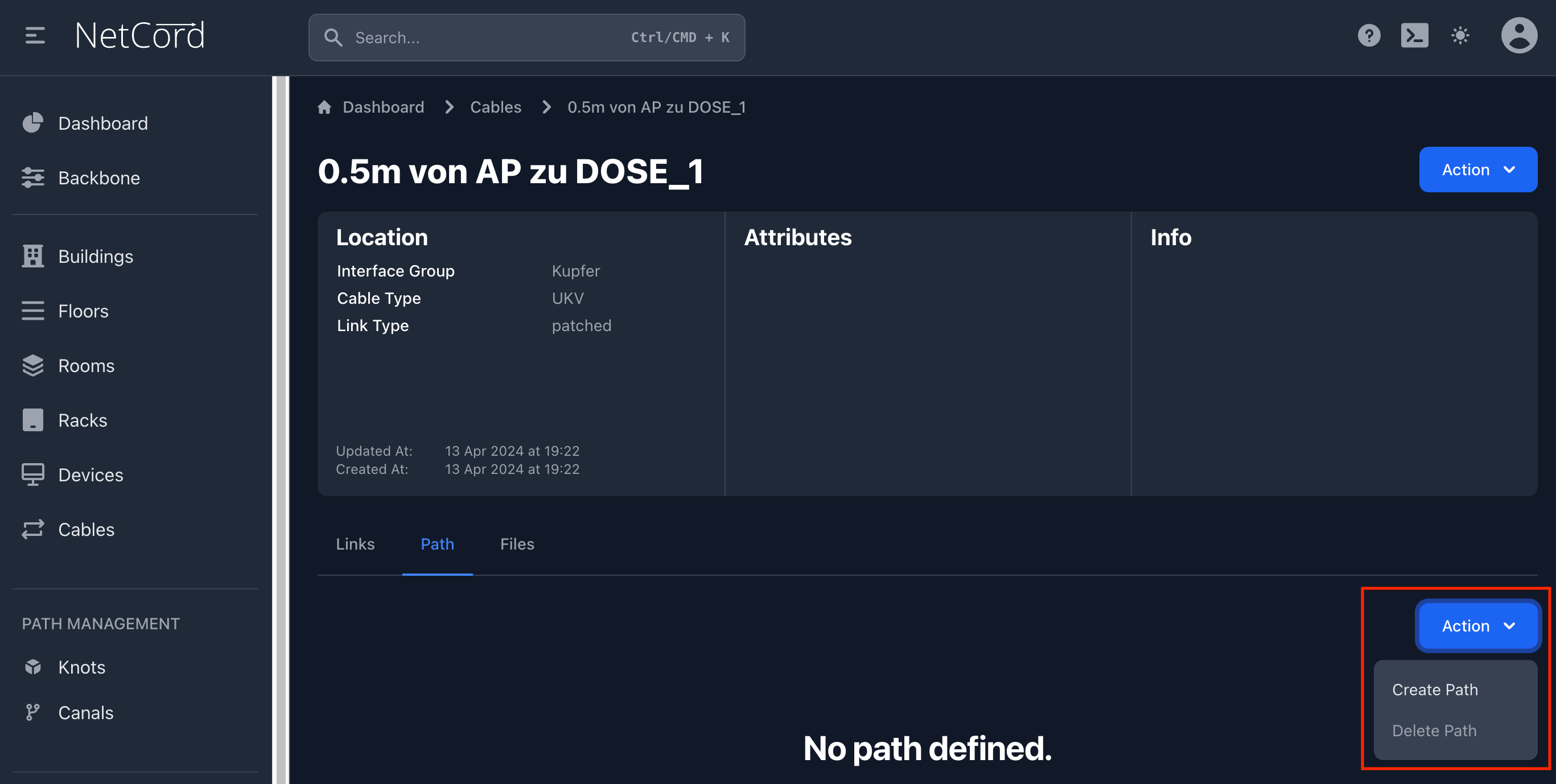

Pfad öffnen
- Kabel öffnen → Tab
Path. - Im Action-Menü:
- Create Path (wenn noch keiner existiert)
- Edit Path (wenn bereits ein Pfad existiert)

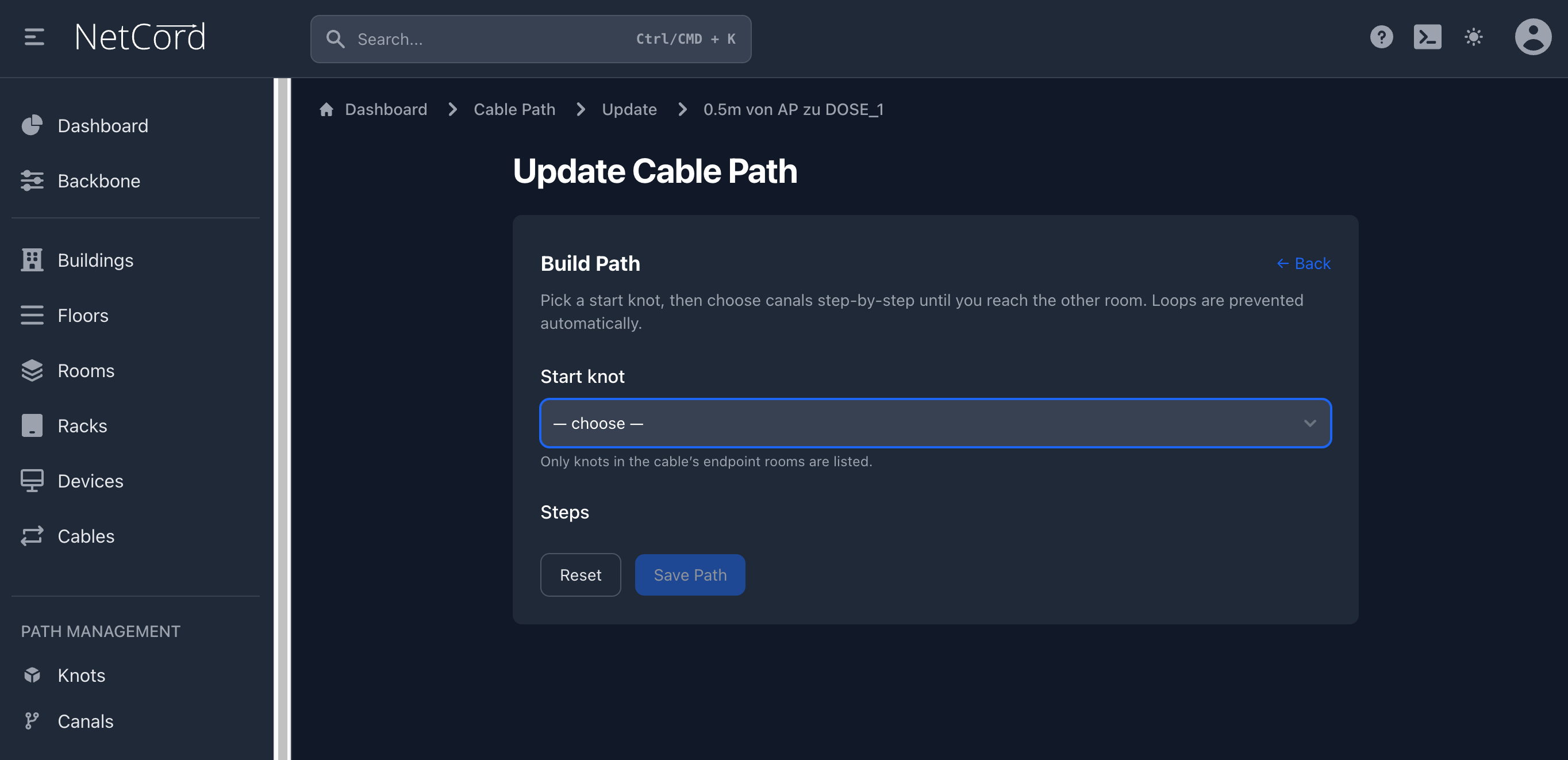

Pfad erstellen (Schritt für Schritt)
1) Startknoten wählen
Es werden nur Knoten aus den beiden Endräumen des Kabels angeboten.
2) Kanäle auswählen
- Nach jeder Auswahl springt der Builder automatisch zum nächsten Knoten und zeigt die zulässigen Folgeschritte.
- Schleifen werden automatisch verhindert.
3) Endraum erreichen
Sobald „Endraum erreicht“ erscheint, ist der Pfad vollständig.
4) Speichern
Mit Save Path übernehmen Sie den Pfad; er erscheint danach in der Kabelansicht. Reset entfernt die aktuelle Eingabe. Bei bestehendem Pfad startet der Builder danach ohne Vorbefüllung.
Pfad bearbeiten
- Beim Öffnen ist der vorhandene Pfad vorbefüllt.
- Ändern Sie einen früheren Schritt, werden alle folgenden Schritte zurückgesetzt und ab dort neu gewählt.
- Speichern nicht vergessen, damit die Änderungen in der Kabelansicht sichtbar sind.
Pfad löschen
Action-Menü → Delete Path → bestätigen.
Der Pfad wird entfernt und kann später jederzeit neu erstellt werden.
Tipps & häufige Fragen (FAQ)
Keine Startknoten sichtbar? Prüfen, ob am Kabel beide Endräume gesetzt sind und in diesen Räumen Knoten existieren.
Sackgasse („Keine weiteren Kanäle“)? Einen anderen Kanal im vorherigen Schritt wählen – oder zusätzliche Kanäle/Knoten anlegen.
Pfad endet im falschen Raum? Weiterwählen, bis der andere Endraum erreicht ist; erst dann speichern.
Vorbereitung spart Zeit: Legen Sie Knoten & Kanäle zuerst vollständig an – der Builder führt Sie danach schnell durch.
